Ventilskivefjær

Ventilskivefjær (Belleville-skiver) brukes ved spenningsføring av ventilpakningskluter.

"Levende lasting" betyr å bruke Belleville-skiver for å opprettholde belastningen på en tetning.

De fleste av ventilene bruker pigger eller bolter for å utøve belastning på kjertelfølgeren, som belaster pakningen.

Mens ventilstammen roteres eller beveger seg frem og tilbake under innflytelsen av temperatur og trykk i rørene, går noe av pakningsmaterialet tapt under hver operasjon.

Når dette skjer, går forhåndsbelastningen tapt på kjertelfølgeren.

Når forbelastningen faller under en viss terskel, vil det oppstå en lekkasje.

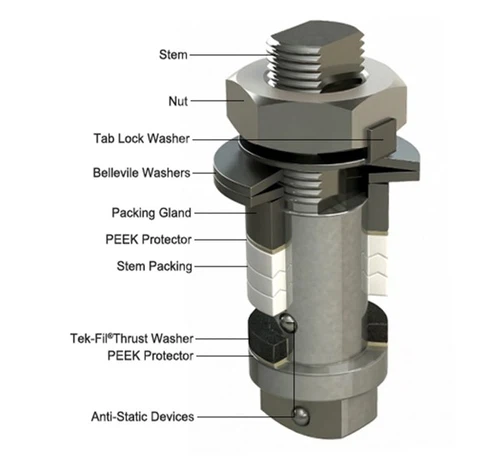

Legge til Belleville-skiver på glandfølgeren under glandboltmutrene for å kompensere trykkreduksjonen og feste tappene som sikrer riktig tetningstrykk på pakningen og unngår lekkasje gjennom pakningen.

Levende lasting med Belleville skiver eller skivefjærer er mye brukt i spjeldventiler, prøvetakingsventiler, kuleventiler, piggingventiler, roterende pluggventiler og etc.

I Heavy-Ventilsetestruktur er skivefjæren installert i ventilseteholderen.

Den kontinuerlige elastiske kraften til skivefjæren presser ventilseteringen mot kuleoverflaten, og skaper en stabil tetning.

Denne utformingen sikrer klasse IV-tetning for metall-forseglede ventiler og klasse V-tetning for myke-forseglede ventiler.

Typiske materialer for levende lasting av ventilpakningskikkler inkluderer (men er ikke begrenset til) følgende 51CrV4, SUS301, SUS304, SUS316, Inconel X718, Inconel X750, 17-7PH rustfritt stål.

For ytterligere informasjon, dimensjonstabell og katalog, vennligst kontakt 7/24 service på e-postsusie@optimum-spring.com.
